εισαγωγή

Το νερό του ορυχείου υψηλής-πίεσης δεν είναι απλώς θέμα επιλογής σωλήνα με υψηλότερη ονομαστική πίεση.

Σε υπόγεια και ανοιχτά-συστήματα εξόρυξης, ο αγωγός μπορεί να έχει συνεχή εσωτερική πίεση, διακυμάνσεις πίεσης από αντλίες, αλλαγές υψομέτρου, μεταφορά σε μεγάλες αποστάσεις και δύσκολες συνθήκες εγκατάστασης. Μόλις ο σωλήνας θαφτεί, τα εξωτερικά φορτία του εδάφους και η κίνηση του εδάφους γίνονται πρόσθετοι παράγοντες.

Εδώ είναι που αΣωλήνας πολυαιθυλενίου με ενισχυμένο πλέγμα από χάλυβαμπορεί να θεωρηθεί.

Ο σωλήνας συνδυάζει πολυαιθυλένιο με ένα στρώμα ενίσχυσης-με συρμάτινο πλέγμα από χάλυβα υψηλής αντοχής. Αντί να βασίζεται εξ ολοκλήρου στον τοίχο πολυαιθυλενίου για να αντέχει την εσωτερική πίεση, η σύνθετη κατασκευή χρησιμοποιεί ενίσχυση από χαλύβδινο σύρμα για να βελτιώσει την ικανότητα να φέρει πίεση-διατηρώντας παράλληλα την αντίσταση στη διάβρωση και τη σχετικά λεία εσωτερική επιφάνεια του PE.

Τι είναι ένας σωλήνας πολυαιθυλενίου με ενισχυμένο πλέγμα από χάλυβα;

图 1

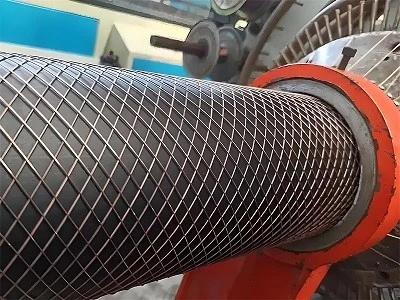

Ο σωλήνας PE με ενισχυμένο πλέγμα από χάλυβα είναι ένας σύνθετος σωλήνας πίεσης που αποτελείται από στρώματα πολυαιθυλενίου και μια δομή ενίσχυσης από συρμάτινο πλέγμα.

Τα στρώματα PE παρέχουν την επιφάνεια επαφής για το μεταφερόμενο μέσο και προστατεύουν τον χαλύβδινο οπλισμό από την άμεση έκθεση στο νερό και άλλα συμβατά μέσα. Το χαλύβδινο συρμάτινο πλέγμα είναι ενσωματωμένο μεταξύ των στρωμάτων πολυαιθυλενίου και παρέχει δομική ενίσχυση.

Αυτό διαφέρει από έναν συμβατικό σωλήνα PE συμπαγούς-τοίχου.

Ένας συμπαγής σωλήνας πολυαιθυλενίου εξαρτάται κυρίως από το πάχος του τοιχώματος του πολυμερούς και τις ιδιότητες του υλικού για να αντέχει την πίεση. Σε μια δομή ενισχυμένη με χάλυβα-σύρμα-, το στρώμα ενίσχυσης μοιράζεται μέρος του μηχανικού φορτίου.

Το αποτέλεσμα είναι μια δομή σωλήνα σχεδιασμένη για εφαρμογές πίεσης όπου τόσο η αντίσταση στη διάβρωση όσο και η ενίσχυση είναι σημαντικές.

Γιατί το νερό του ορυχείου ασκεί πίεση στον αγωγό;

Τα συστήματα ύδατος ορυχείων μπορούν να λειτουργήσουν υπό συνθήκες που είναι πολύ διαφορετικές από τη συνηθισμένη αποστράγγιση χαμηλής-πίεσης.

Ένα βαθύ ορυχείο μπορεί να απαιτεί τη μεταφορά νερού μέσω κάθετων ή κεκλιμένων τμημάτων. Τα συστήματα άντλησης μπορούν να δημιουργήσουν σχετικά υψηλή πίεση λειτουργίας, ενώ η εκκίνηση της αντλίας, η διακοπή και οι αλλαγές ροής μπορούν να δημιουργήσουν διακυμάνσεις της πίεσης.

Η διάταξη του αγωγού έχει επίσης σημασία.

Ένας μακρύς αγωγός με υψομετρικές διαφορές μπορεί να αντιμετωπίσει διαφορετικές συνθήκες πίεσης σε όλο το μήκος του. Τα θαμμένα τμήματα μπορούν επιπλέον να υποβληθούν σε φορτία εδάφους, φορτία οχημάτων και κίνηση του εδάφους.

Για το λόγο αυτό, η επιλογή ενός σωλήνα νερού ορυχείου με βάση μόνο την ονομαστική διάμετρο δεν αρκεί.

Η προδιαγραφή αγοράς πρέπει κανονικά να λαμβάνει υπόψη το DN, την ονομαστική πίεση, τη θερμοκρασία λειτουργίας, το μέσο, ​​τη μέθοδο εγκατάστασης και το συνολικό μήκος του αγωγού.

图 2

Πώς μεταφέρει το φορτίο το μεταλλικό συρμάτινο πλέγμα;

Το συρμάτινο πλέγμα από χάλυβα τοποθετείται μεταξύ στρώσεων πολυαιθυλενίου για να σχηματίσει μια ενισχυμένη σύνθετη δομή.

Όταν η εσωτερική πίεση δρα στον σωλήνα, το τοίχωμα του σωλήνα επιχειρεί να επεκταθεί περιφερειακά. Η δομή του οπλισμού βοηθά στην αντίσταση αυτής της παραμόρφωσης.

Αυτός είναι ένας από τους κύριους λόγους αΣωλήνας πολυαιθυλενίου με ενισχυμένο σύρμα από χάλυβαμπορεί να χρησιμοποιηθεί για εφαρμογές εξόρυξης{0} προσανατολισμένες στην πίεση.

Ωστόσο, η ενίσχυση δεν σημαίνει ότι κάθε προδιαγραφή μπορεί να χρησιμοποιηθεί σε κάθε πίεση.

Η πραγματική βαθμολογία πίεσης εξαρτάται από τη διάμετρο του σωλήνα, τη δομή, το υλικό και τις προδιαγραφές κατασκευής. Ένας σωλήνας DN100 και ένας σωλήνας DN600 δεν μπορούν απλώς να θεωρηθούν ότι έχουν την ίδια ικανότητα πίεσης.

Για τα έργα εξόρυξης, η ονομαστική πίεση θα πρέπει επομένως να επιβεβαιώνεται σύμφωνα με τις πραγματικές προδιαγραφές του προϊόντος αντί να επιλέγεται μόνο από τη διάμετρο.

Γιατί να χρησιμοποιήσετε το PE ως εξωτερικό και εσωτερικό υλικό;

Το νερό του ορυχείου μπορεί να περιέχει διαλυμένα μέταλλα, άλατα και άλλες ουσίες που μπορεί να δημιουργήσουν ένα διαβρωτικό περιβάλλον για τους συμβατικούς μεταλλικούς αγωγούς.

Τα στρώματα PE απομονώνουν το μεταφερόμενο μέσο από τον χαλύβδινο οπλισμό και παρέχουν αντοχή στη διάβρωση.

Η εσωτερική επιφάνεια πολυαιθυλενίου είναι επίσης σχετικά λεία, γεγονός που μπορεί να βοηθήσει στη μείωση της αντίστασης στη ροή σε σύγκριση με πιο τραχιές εσωτερικές επιφάνειες.

Αυτή η δομή είναι ιδιαίτερα χρήσιμη όταν ο αγωγός χρειάζεται μηχανική ενίσχυση και αντίσταση στο περιβάλλον εξόρυξης.

Είναι σημαντικό να γίνει διάκριση αυτής της εφαρμογής από τη μεταφορά ιλύος υψηλής αποξεστικότητας.

Το νερό ορυχείων είναι γενικά θέμα πίεσης και διάβρωσης παρά μια εφαρμογή ακραίας φθοράς. Όπου το μέσο περιέχει υψηλή συγκέντρωση σκληρών ορυκτών σωματιδίων, μπορεί να χρειαστεί να αξιολογηθεί ένας ειδικός- ανθεκτικός στη φθορά σωλήνας όπως ο UHMWPE.

Τυπικές εφαρμογές εξόρυξης

Ένας σωλήνας πολυαιθυλενίου με ενισχυμένο πλέγμα από χάλυβα μπορεί να εξεταστεί για μεταφορά νερού ορυχείων, συστήματα υπόγειων υδάτων υπό πίεση, αφυδάτωση-σχετικών αγωγών πίεσης και άλλες συμβατές εφαρμογές πίεσης.

Για τους θαμμένους αγωγούς νερού ορυχείων, η δομή του σωλήνα είναι επίσης σημαντική επειδή ο αγωγός μπορεί να εκτεθεί σε εξωτερική πίεση εδάφους μετά την εγκατάσταση.

Ο συνδυασμός οπλισμού PE και χαλύβδινου σύρματος παρέχει ένα διαφορετικό προφίλ απόδοσης από τον συνηθισμένο σωλήνα πολυαιθυλενίου.

Η πραγματική καταλληλότητα εξακολουθεί να εξαρτάται από την πίεση, τη θερμοκρασία, το μέσο και τις συνθήκες εγκατάστασης.

Τυπικές παράμετροι προϊόντος

Οι παραπάνω τιμές είναι τυπικές παράμετροι αναφοράς. Η τελική προδιαγραφή πρέπει να επιβεβαιωθεί σύμφωνα με το απαιτούμενο DN, την πίεση και τις συνθήκες λειτουργίας.

Τι πρέπει να επιβεβαιώσουν οι αγοραστές πριν από την παραγγελία;

Η πρώτη παράμετρος είναι η πίεση.

Μην παρέχετε μόνο την πίεση της αντλίας. Εξετάστε την πραγματική πίεση λειτουργίας και τις πιθανές διακυμάνσεις της πίεσης εντός του αγωγού.

Η δεύτερη παράμετρος είναι η διάμετρος.

Το επιλεγμένο DN θα πρέπει να ταιριάζει με την απαιτούμενη χωρητικότητα ροής και το σχεδιασμό του συστήματος.

Η τρίτη παράμετρος είναι η θερμοκρασία λειτουργίας.

Η απόδοση του PE εξαρτάται-τη θερμοκρασία, επομένως η πραγματική θερμοκρασία λειτουργίας θα πρέπει να παρέχεται όταν ζητάτε μια προσφορά.

Η τέταρτη παράμετρος είναι η εγκατάσταση.

Ένας θαμμένος αγωγός έχει διαφορετικές μηχανικές απαιτήσεις από έναν υπέργειο-αγωγό. Θα πρέπει να ληφθούν υπόψη οι συνθήκες του εδάφους, το βάθος ταφής και η πιθανή κίνηση του εδάφους.

Η πέμπτη παράμετρος είναι μεσαία.

Η σύνθεση του νερού του ορυχείου μπορεί να διαφέρει σημαντικά μεταξύ των ορυχείων. Εάν το νερό περιέχει ασυνήθιστα χημικά ή αντιδραστήρια διεργασίας, θα πρέπει να επιβεβαιωθεί η συμβατότητα πριν από την παραγωγή.

FAQ

Είναι ο σωλήνας πολυαιθυλενίου με ενισχυμένο πλέγμα από χάλυβα κατάλληλος για υπόγεια ορυχεία;

Μπορεί να θεωρηθεί για κατάλληλες εφαρμογές υπόγειας πίεσης. Η πραγματική επιλογή εξαρτάται από την πίεση, τη διάμετρο, τη θερμοκρασία, το μέσο και τις συνθήκες εγκατάστασης.

Είναι το ίδιο με τον συνηθισμένο σωλήνα PE;

Όχι. Ο συνηθισμένος σωλήνας πολυαιθυλενίου βασίζεται κυρίως στον τοίχο πολυαιθυλενίου, ενώ ο σωλήνας πολυαιθυλενίου με ενισχυμένο πλέγμα από χάλυβα περιέχει ένα ενσωματωμένο στρώμα ενίσχυσης από χαλύβδινο σύρμα.

Μπορεί να μεταφέρει πολτό;

Μπορεί να χρησιμοποιηθεί για κατάλληλες εφαρμογές ιλύος, αλλά η συγκέντρωση του πολτού, το μέγεθος των σωματιδίων, η ταχύτητα ροής και τα λειαντικά χαρακτηριστικά θα πρέπει να αξιολογηθούν. Η πολύ λειαντική ιλύς μπορεί να απαιτεί ειδικό σωλήνα- ανθεκτικό στη φθορά.

Αίτημα αSRTPΠροσφορά σωλήνων

ΓιαΣωλήνας πολυαιθυλενίου με ενισχυμένο πλέγμα από χάλυβα (SRTP), σωλήνες πολυαιθυλενίου με ενισχυμένο σύρμα χάλυβα και αγωγοί πίεσης εξόρυξης, στείλτε μας:

DN + PN + Μεσαία + Θερμοκρασία λειτουργίας + Μέθοδος Εγκατάστασης + Μήκος Σωληνώσεων + Ποσότητα

Για εφαρμογές πολτού:

Τύπος ιλύος + Στερεό Συγκέντρωση + Μέγεθος σωματιδίων
